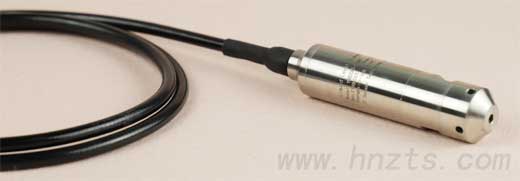

投入式液位變送器由于具有測量準確、穩定可靠、價格合適、安裝簡單、使用靈活方便的特點，在許多液位測量場合應用廣泛，下面以澤天傳感生產的YWB230投入式液位變送器為例就各種應用情況的安裝給出安裝示意圖。需要注意的是，投入式液位變送器是通過測量液體的壓力大小來測量液位高度的，因此，在測量液位的時候，務必把液位探頭放置到液位底部或者需要測量的液位位置。

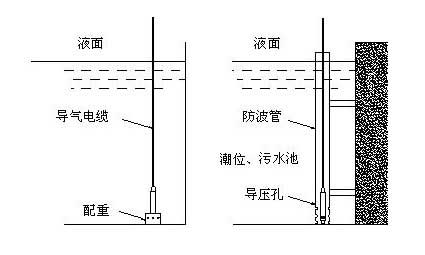

1、污水池液位測量情況

投入式液位變送器沒有配安裝配件，直接采用通氣式電纜和二次儀表連接，這種情況需求客戶根據測量現場采用合適的方式固定投入式液位變送器的電纜。

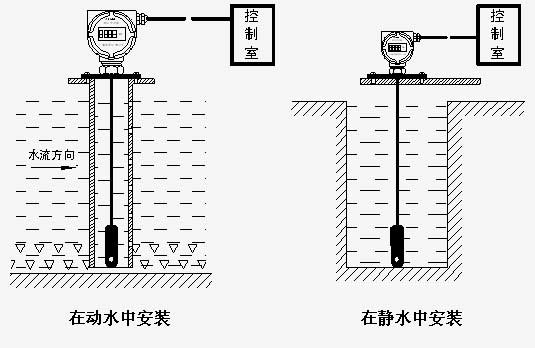

2、液位測量時有水流波動的情況需要防波管，下圖為采用法蘭安裝。

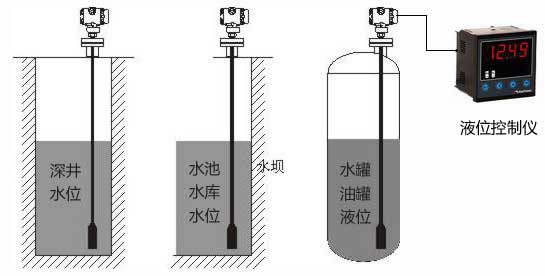

3、開口容器的液位測量情況。采用法蘭安裝或者螺紋安裝。

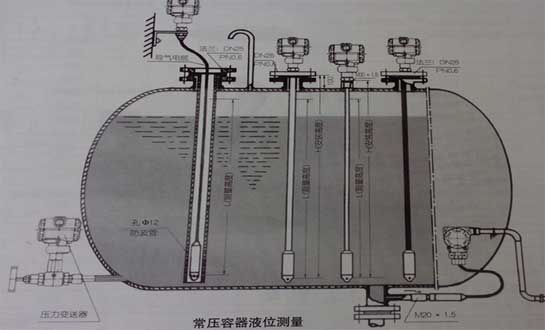

下圖常壓容器液位測量圖，采用了投入式液位變送器與底部壓力測量液位兩種液位測量形式的安裝示意圖。
