ZTM11F貼片式鉑電阻溫度傳感器
文檔更新日期：2010-11-5???????點擊：
- 關 鍵 字：???貼片式鉑電阻，貼片溫度傳感器
- 生產廠家：???澤天傳感
- 產品型號：???ZTM11F
- 數據手冊： ZTM11F貼片式鉑電阻溫度傳感器.pdf
- 產品特點：???無磁性封裝，安裝方便，響應快
- 典型應用：???工程設備的表面溫度測量
產品介紹
概述
ZTM11F系列貼片式鉑電阻溫度傳感器采用金屬外殼（無磁性）封裝，內部填充導熱材料和密封材料灌封而成，防水防潮，主要用于測量物體表面的溫度，通過粘貼或其它固定方式將傳感器貼在物體表面，實現理想的測溫效果。ZTM11F表面溫度傳感器是具有極薄厚度的片狀外形，具有和被測物體接觸面積大，接觸緊密，所以在一些表面溫度測量方面具有比較明顯的優勢：測溫準確性高、反應速度快，體積小方便固定安裝。
應用領域
航空、航天、能源、化工、紡織等行業；
發動機、科研設備等需要測量表面溫度的機電設備。
技術參數鉑熱電阻：Pt100、Pt500、Pt1000
測溫范圍： -200～600℃
精度等級：A級±（0.15+0.002|t|）℃ B級±（0.30+0.005|t|）℃ 注：|t|為實測溫度的絕對值。
公稱壓力：10Bar
外殼防護：P67
沖擊：20G ，11msec，1/2 sine
震動：10G peak，20 到 2400 Hz

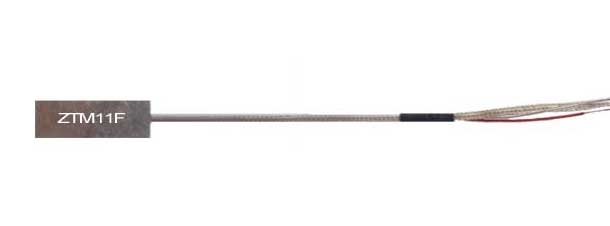

典型外形結構

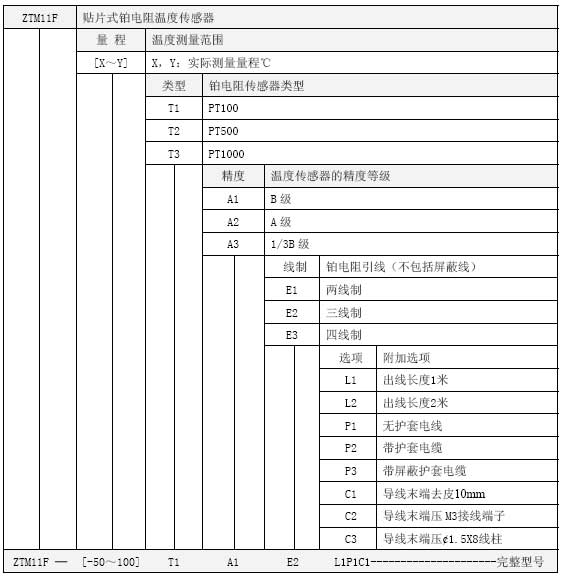

選型指南
注：
1、選型表中默認探頭尺寸為：長30mmX寬10mmX厚度3.5mm，材質默認為無磁性鋁；
2、本產品可提供定制，雙只鉑電阻、特殊探頭尺寸、材質、出線長度等請明確說明或聯系廠家。
