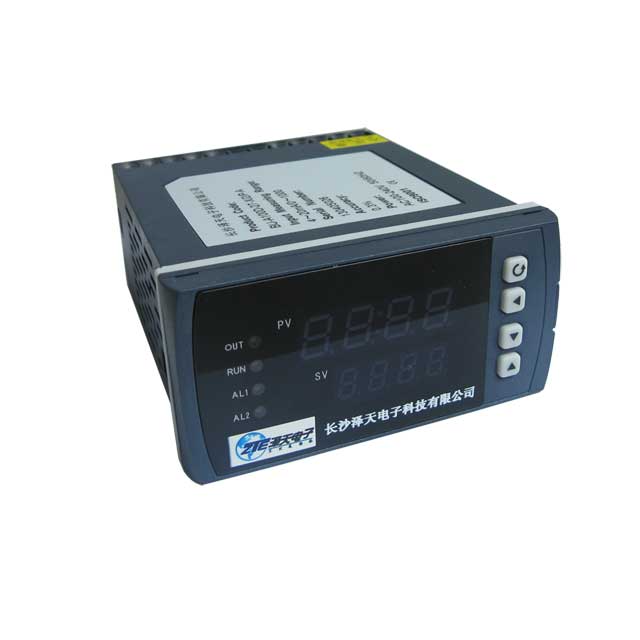

ZCS810單回路數字顯示控制儀
- 關 鍵 字：???ZSM810，單回路數字顯示控制儀
- 生產廠家：???澤天傳感
- 產品型號：???ZCS810
- 數據手冊： ZCS810單回路數字顯示控制儀.pdf
- 產品特點：???單路輸入，雙屏LED數碼顯示,33種信號輸入功能
- 典型應用：???適用于塑料、食品、包裝機械等行業
ZCS810單回路數字顯示控制儀采用模塊化結構方案，結構簡單、操作方便、性?xún)r(jià)比高，適用于塑料、食品、包裝機械等行業。
特點
單路輸入，雙屏LED數碼顯示。
具備33種信號輸入功能，可任意選擇輸入信號類型，測量精度為0.3%。
熱電阻\熱電偶信號分辨率可切換：1℃或0.1℃。
具備上下限報警功能，帶LED報警燈指示。
具有電壓、電流變送輸出信號可選。
支持RS485串行接口，采用標準MODBUS RTU通訊協議。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定，參數設置斷電永久保存。

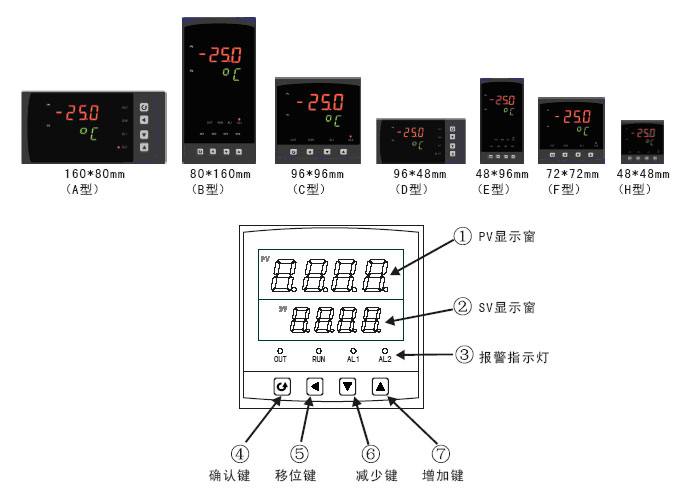

儀表面板
儀表選型
|
①規格尺寸 |
②輸入分度號 |
||
|
代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
|
A B C D E F H |
160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 48*48*110mm（方式） |
00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 |
熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻CU50(-50.0～150.0℃) 熱電阻CU53(-50.0～150.0℃) 熱電阻CU100(-50.0～150.0℃) 熱電阻PT100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～500Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 內部保留 內部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 內部保留 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 |
|
③輸出（OUT） |
|||
|
代碼 |
輸出類型（負載電阻RL） |
||
|
X 0 1 2 3 4 5 D1 |
無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2Ω) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) RS-485通迅接口（Modbus） |
||
|
④報警（繼電器觸點輸出） |
|||
|
代碼 |
報警限數 |
||
|
X 1 2 |
無輸出 1限報警 2限報警 |
||
|
⑤饋電輸出 |
|||
|
代碼 |
饋電輸出（輸出電壓） |
||
|
X P |
無輸出 饋電輸出, 如“P（24）”表示饋電輸出24V。 |
||
|
⑥供電電源 |
|||
|
代碼 |
電壓范圍 |
||
|
A D |
AC/DC100～240V（AC/50-60Hz） DC 20～29V |
||
|
⑦備注 |
|||
|
無備注可省略 |
|||
ZCS810單回路數字顯示
ZCS810單回路數字顯示
